产品编号：288595414
产品名称：SHZ型减速机
产品类别：三环减速机
产品型号：SHZ型减速机
24小时服务电话: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陈小姐 13812062323 谢小姐 18915322345
|
尺寸
|
|
产品名称： SHZ型减速机
产品概述：
2.3.15 SHZ型减速机外形尺寸，见图23、表26：

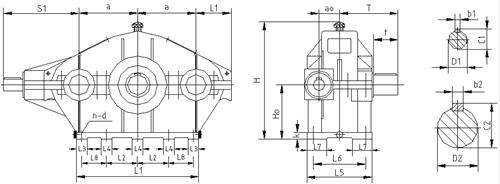

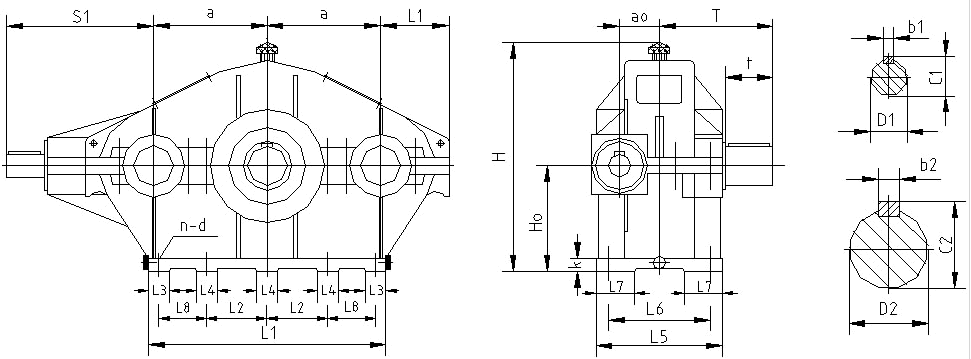

图23 SHZ型减速机外形尺寸
|
|
HZ型减速器外形尺寸
规
格
|
中心尺寸
|
轮廓尺寸
|
地 脚 螺 栓
|
高速轴伸i≤137.5
|
高速轴伸i≥144.9
|
低速轴伸
|
质量
(kg)
|
|
a a0 ; H0
|
H L1 L5 L9
|
d n k L2 L3 L4 L6 L7 L8
|
D1 l1 c1 b1 s1
|
D1 l1 c1 b1 s1
|
D2 t T c2 b2
|
|
125
|
125 45 115
|
258 320 ; 200 80
|
M12 4 16 145 60 ; 170 50
|
14j6 25 16 5 190
|
10j6 20 11.2 3 185
|
38k6 58 150 41 10
|
51
|
|
145
|
145 ; 55 130
|
291 390 230 92.5
|
M16 4 18 170 70 185 60
|
18j6 28 20.5 6 230
|
12j6 25 13.5 4 230
|
48k6 82 185 51.5 14
|
87
|
|
175
|
175 60 165
|
367 470 255 117.5
|
M16 4 20 205 90 210 60
|
22j6 36 24.5 6 255
|
14j6 25 16 5 245
|
60m6 105 223 ; 64 18
|
130
|
|
215
|
215 70 200
|
433 550 290 130
|
M20 4 25 245 100 240 70
|
28j6 42 31 8 ; 300
|
18j6 28 20.5 6 285
|
75m6 105 235 79.5 20
|
195
|
|
255
|
255 80 230
|
493 630 320 150
|
M20 6 25 285 100 100 270 70
|
35k6 58 38 10 340
|
22j6 36 ; 24.5 6 320
|
90m6 130 275 95 25
|
288
|
|
300
|
300 95 280
|
585 750 350 180
|
M24 6 30 345 120 120 285 80
|
42k6 82 45 12 405
|
28j6 42 31 8 365
|
110m6 165 340 116 28
|
510
|
|
350
|
350 115 325
|
678 860 410 200
|
M24 6 35 390 120 160 350 90
|
48k6 82 51.5 14 450
|
35k6 58 38 10 425
|
130m6 200 395 139 32
|
680
|
|
400
|
400 135 355
|
740 950 445 240
|
M24 8 40 150 120 120 385 100 290
|
55m6 82 59 16 450
|
42k6 82 45 12 450
|
150m6 200 438 158 36
|
980
|
|
450
|
450 150 400
|
825 1100 ; 510 270
|
M30 8 45 160 120 120 430 100 340
|
60m6 105 64 18 489
|
48k6 82 51.5 14 466
|
170m6 240 500 179 ; 40
|
1350
|
|
500
|
500 165 500
|
1028 1220 570 305
|
M36 8 55 160 150 150 490 120 410
|
70m6 105 74.9 20 540
|
55m6 82 59 16 517
|
180m6 240 510 190 45
|
1850
|
|
550
|
550 180 560
|
1110 1320 600 325
|
M36 8 60 200 150 150 530 120 410
|
75m6 105 79.5 20 575
|
60m6 105 64 18 575
|
200m6 280 580 210 50
|
2490
|
|
600
|
600 200 630
|
1270 1460 680 360
|
M42 8 60 220 180 180 580 150 465
|
80m6 130 85 22 680
|
65m6 105 69.5 18 655
|
220m6 280 600 231 50
|
3240
|
|
670
|
670 220 670
|
1330 1600 720 385
|
M42 8 70 250 180 180 640 140 500
|
90m6 130 95 ; 25 740
|
70m6 105 74.5 20 715
|
250m6 330 690 262 56
|
4550
|
|
750
|
750 250 750
|
1520 1790 790 425
|
M48 8 80 280 210 210 690 150 560
|
100m6 165 106 28 840
|
80m6 130 85 22 805
|
280m6 380 765 292 63
|
6490
|
|
840
|
840 280 840
|
1666 1980 874 480
|
M48 10 80 450 250 250 764 150 485
|
110m6 165 116 28 896
|
90m6 130 95 25 861
|
300m6 380 790 314 70
|
9200
|
|
950
|
950 310 950
|
1870 2240 1000 520
|
M56 10 90 500 250 250 870 200 555
|
130m6 200 137 32 1021
|
100m6 165 116 28 986
|
340m6 450 920 355 80
|
13360
|
|
1070
|
1070 340 1060
|
2100 2480 1030 ; 545
|
M56 10 90 500 250 250 895 200 675
|
150m6 200 158 36 1086
|
110m6 165 116 28 1051
|
380m6 450 940 395 80
|
19100
|
|
|
